选型关键：负载计算、、成本平衡
部署建议：
路径规划避开空调/消防管道
接地设计确保安全性
预留20%余量应对扩展

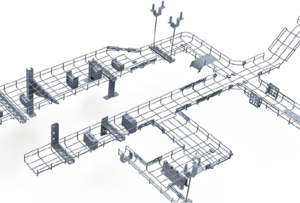

配图：桥架路径规划示意图
常用规格：50—600*100或150mm，具体宽度选择取决于需要布置的电缆数量和直径；
常用材质：电镀锌、热浸镀锌、不锈钢201、不锈钢304；
长度：每3m/根，整根发货

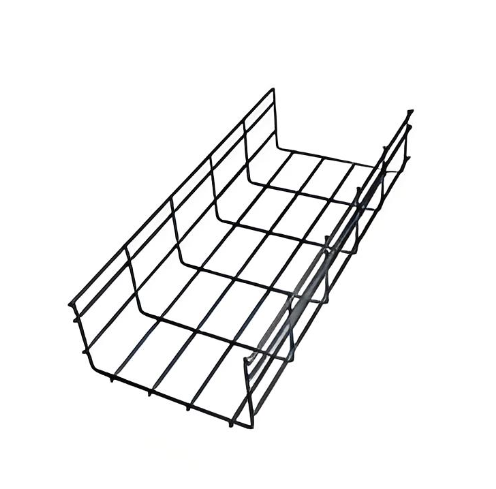

网格桥架厚度：常规钢丝直径为5mm；
高度：高度决定了桥架的承载能力及电缆的布置空间，常见的标准高度有30mm、54mm、75mm、105mm、150mm和200mm等。
电镀锌表面处理要求
表面电镀蓝白锌，锌层厚度8~12μm；
按GB/T 9286 -1998《色漆清漆漆膜的划格试验》涂层都应100％附着；
主材按GB/T 2423.17-2008通过48h中性盐雾试验
经电镀锌处理结构件不应露出底材，镀层应光滑均匀致密，无漏镀、气泡、起皮、花斑和凸起等现象，不应存在肉眼可分辨的色差、留痕；
电气连续性试验
在网格式走线架直线段距离D=500mm的两个点之间测量电压降V1，然后在两直线段连接的接头每边50mm的两个点之间测量电压降V2，根据电流和电压V1，V2计算出阻抗值R1和R2，测试结果满足R1/D≤5mΩ/m，R2<50mΩ。
安装方式 | 适用场景 | 支撑间距要求 | 主要配件 | 安装要点 |
吊装 | 天花板下、楼层间布线 | 水平：1.5~3m | 螺杆、横担（长度=桥架宽+80mm）、六角法兰螺母 | 横担与螺杆垂直度偏差≤5mm；转弯处需增设支架（距弯头300~600mm） |
墙装（水平/垂直） | 沿墙/柱敷设、厂房受限空间 | 水平：1.5~3m垂直：≤2m | L型托架（200~500mm）、山角架、膨胀螺栓 | 托臂高低差≤10mm，垂直偏差≤20mm；非镀锌桥架需跨接≥4mm²接地线 |
机柜顶部安装 | 机房机柜上走线、设备间连接 | 按机柜结构固定 | 桥型支撑座、UFS150支架、通用托架（RCSN） | 支架高度固定为150mm；桥架与机柜接地连通；预留散热空间 |
地面支架安装 | 设备表面固定、无天花板区域 | 根据承重设计调整 | UC50/UC100支架、CE40压板、膨胀螺栓 | 支架底部需防滑垫；跨越通道时加固处理 |
静电地板下安装 | 机房下走线、隐蔽布线 | 1.2m（标准层高） | V型固定件、可调立杆、专用支架套组 | 与地板支撑脚扣合；线缆弯曲半径≥6倍直径 |
竖井安装 | 垂直井道、跨楼层布线 | 固定点≤2m | 异形钢支柱、工字钢支架、防火隔板 | 每层设置防火封堵；跨越防火分区时加隔离段 |
